工作原理
本机是一种新颖卧式间歇式真空干燥设备，湿物料经传导蒸发，带有刮板搅拌器不断清除热面上的物料，并在容器内推移形成循环流，水份蒸发后由真空泵抽出。
加热蒸汽加热夹套内侧的浆膏状物料。装料后器内抽真空。水平搅拌器每隔数分钟交替正反转动，将粘附在器壁上的物料刮下并混合。搅拌器叶片之间自由放置四根碾辊，碾辊落下打击叶片，将粘附在叶片上的物料震落。干燥完毕后，停止加热，接通大气，卸料，完成一个间歇操作。
操作步骤
性能特点
◎本机采用大面积夹层加热方式，传热面大，热效率高。
◎适应性强，应用较广 由于耙式 真空干燥机利用夹套加热、高真空排气，所以几乎对所有不同性质、不同状态的物料都适应，特别适应易爆、易氧化、膏状物料的干燥。
◎产品质量好 由于干燥过程中，耙齿不断正反转动，被干燥物料搅拌均匀，避免的物料的过热，水分也容易逸出，壳得到低温度的产品。由于产品粒度细，不需粉碎即可包装。
◎蒸汽耗量小 由于真空耙式干燥机多用蒸汽通入夹套，利用潜热加热物料，处理每公斤成品耗用蒸汽量较小，一般为1.3-1.8㎏蒸汽。
◎按干燥物料的不同特性及要求，干燥机的密封系统可选择填料密封和机械密封两种，特殊的设计保证了密封性和使用寿命。
适应物料
◎医药、食品、化工等行业进行以下物料干燥：
◎适用于浆状、膏糊状、粉状物料；
◎要求低温干燥的热敏性物料；
◎易氧化、易爆、强刺激、剧毒物料；
◎要求回收有机溶剂的物料。

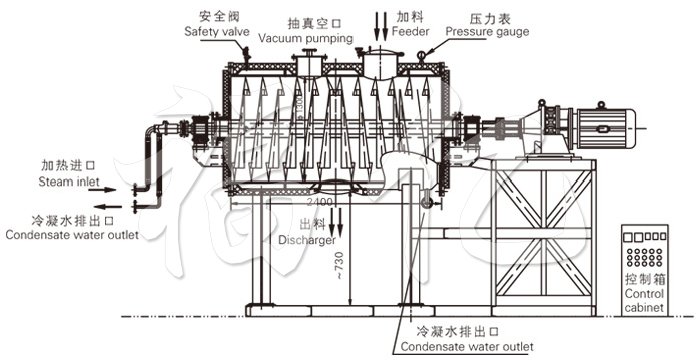

结构示意图
技术规格
| 项目 | 机型 | ||||||
| 名称 | 单位 | ZPG-500 | ZPG-750 | ZPG-1000 | ZPG-1500 | ZPG-2000 | ZPG-3000 |
| 工作容积 | L | 300 | 450 | 600 | 900 | 1200 | 1800 |
| 加热面积 | m2 | 6 | 7.6 | 9.3 | 12.3 | 14.6 | 19.3 |
| 搅拌转速 | rpm | 6-30无级调速 | |||||
| 功率 | kw | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 |
| 夹层设计压力（热水） | Mpa | ≤0.3 | |||||
| 筒内真空度 | Mpa | -0.09～0.096 | |||||
注：水份蒸发量与物料的特性及热进风、出口温度相关。当出口温度为90oC,其水份蒸发曲线见上图（供选型参考），随着产品不断更新，有关参数变更，恕不预先通知。
