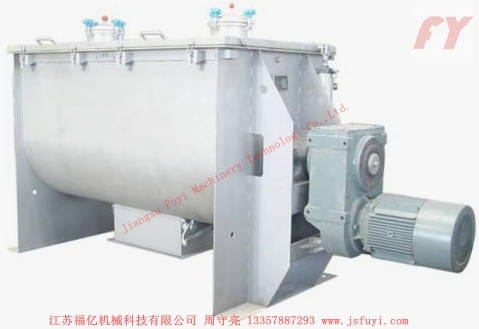

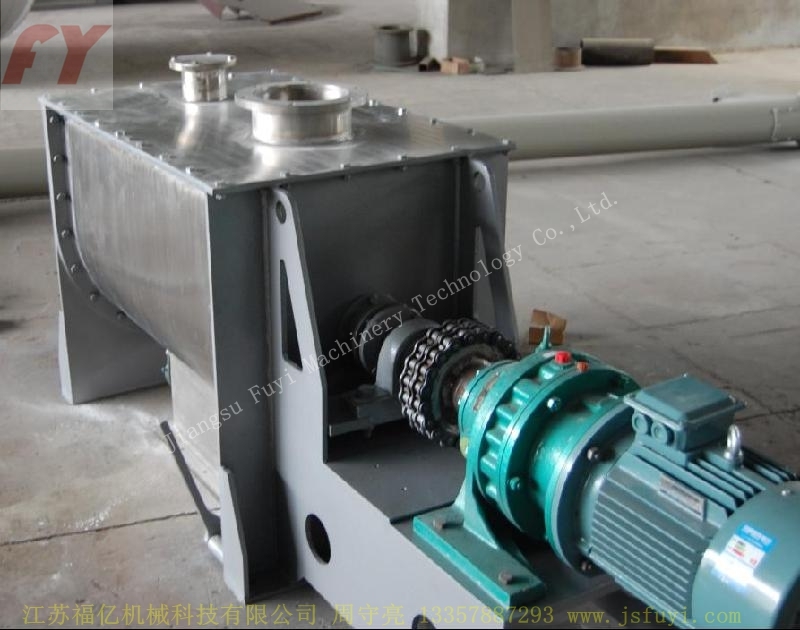

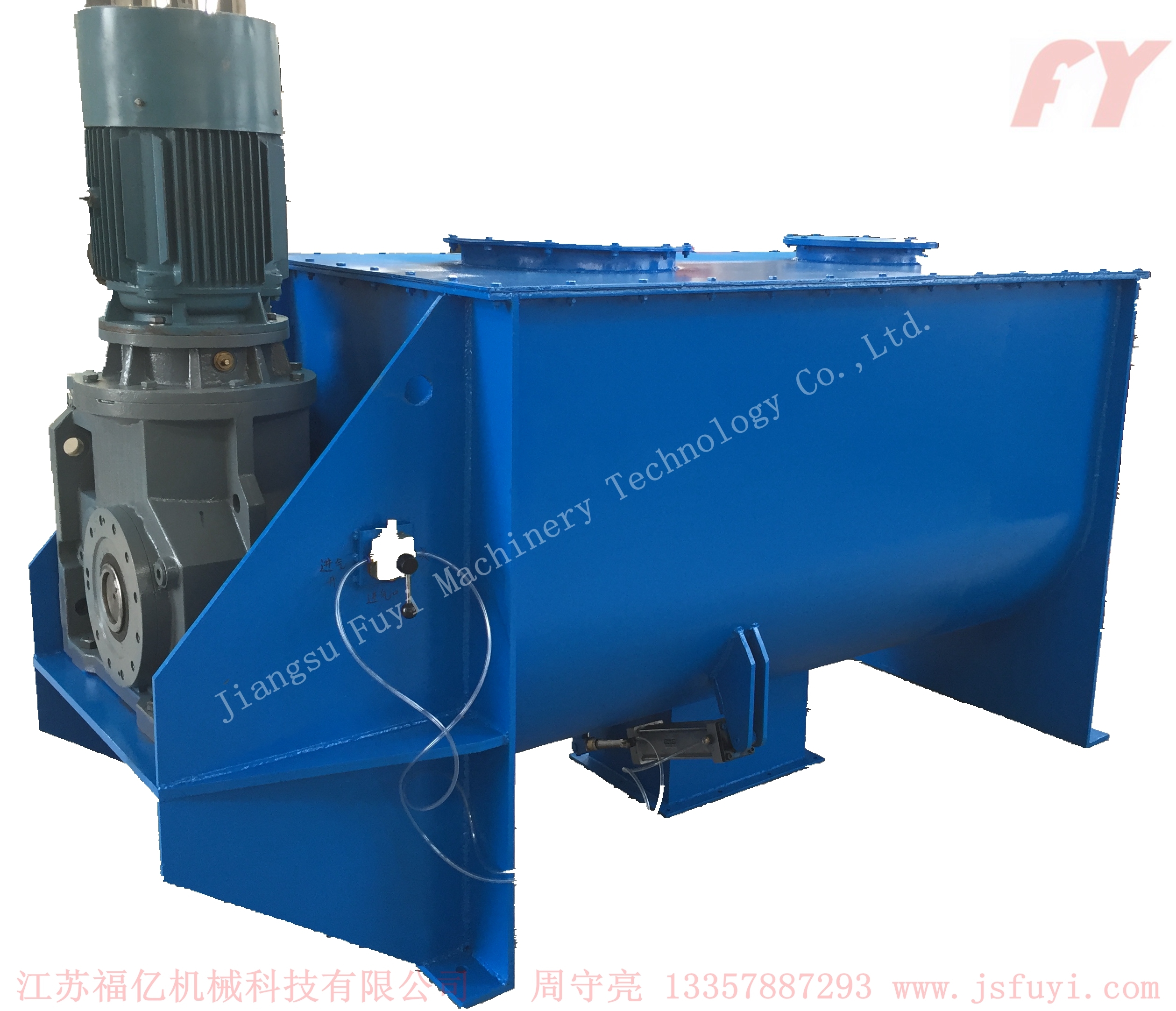

WLDH系列卧式螺带混合机
一.产品介绍
卧式螺带混合机由U形筒体、螺带搅拌叶片和传动部件组成；螺带状叶片一般做成双层，工作时外层螺带将物料从两侧向中央汇集，内层螺带将物料从中央向两侧输送，形成对流混合。搅拌部件还可以制作成桨叶式或增加飞刀，适应不同的物料。筒盖可做成拱形或全开式，拱形可以承压，全开式方便清洗设备内部。本机的优点是适用范围广、混合均匀度高、混合时间短、装载系数大。

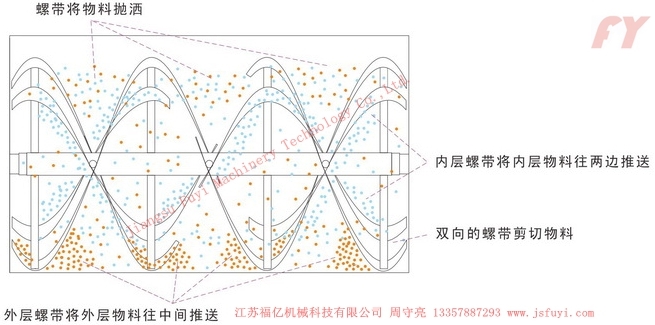

二.工作原理
搅拌器轴，外螺旋带在动力的驱动下，其盘绕形式配合旋转方向把物料从U型仓两端向中央地带推动，而内螺旋带把物料从中间向两端推动，形成对流混合?；旌匣允酵蔡宓撞恐醒肟璩隽峡?，外层螺旋带的蜗旋结构配合主轴旋转方向驱赶筒壁内侧物料至中央出料口出料，确保筒体内物料出料无死角。
三．应用领域
卧式螺带混合机适用于粉料与粉料、颗粒与粉料、粉料与少量液体的混合，广泛应用于化工、医药、食品、饲料、塑料及建材等行业，可以按GMP标准制作。该机对混合物适应性广，对粘性物料能混合均匀，对颗粒物料能尽量保持颗粒的完整，对配比差异达到1:1000～10000的物料能较好的混合。本机还可以根据用户的要求制作加热、冷却、正压、真空等各种特殊形式。

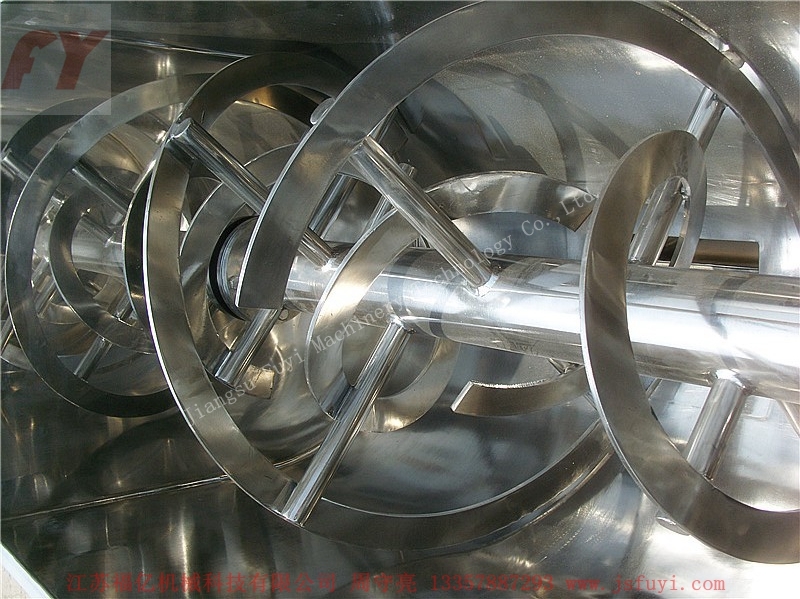

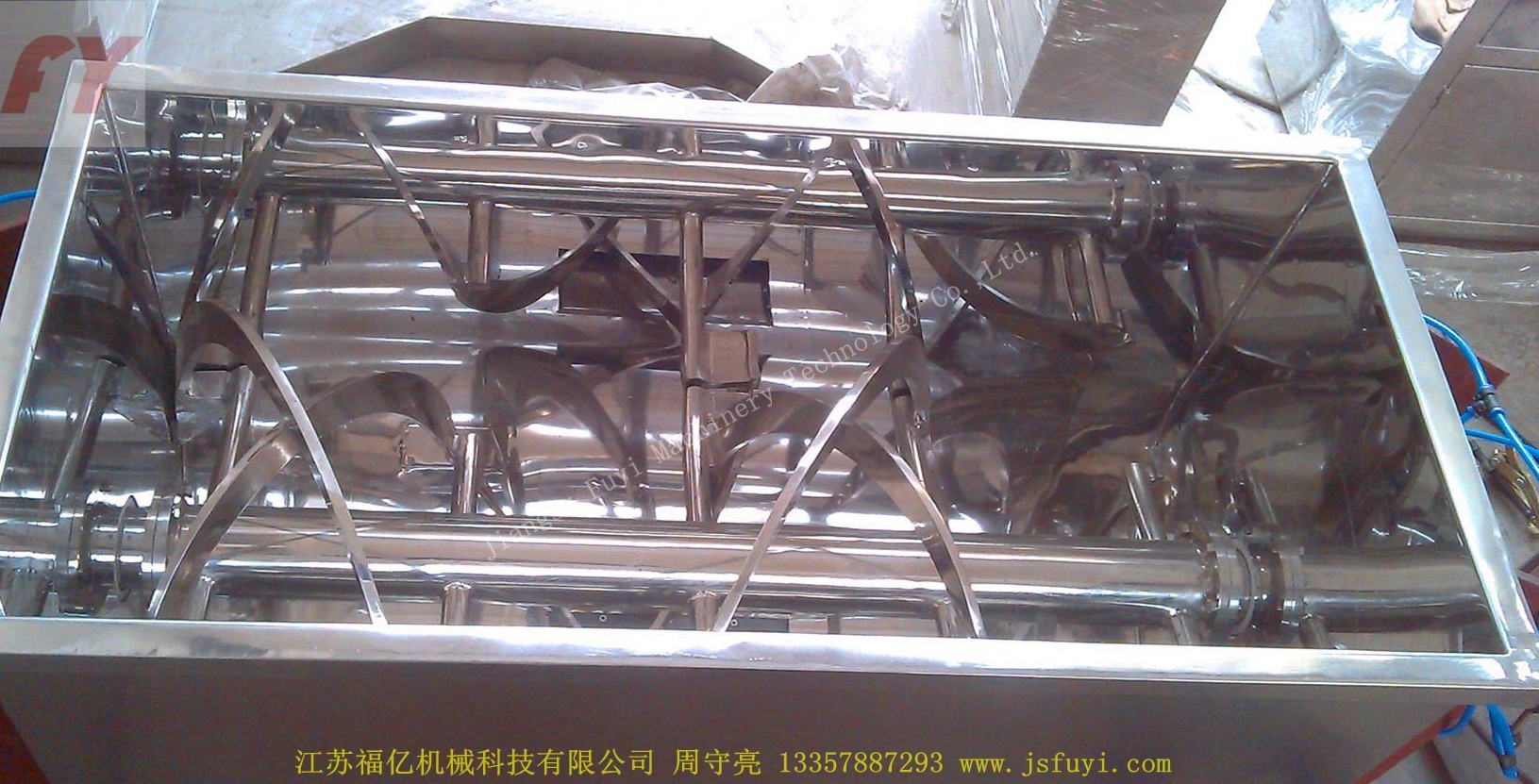

四．结构特点
1、该机为卧式筒体，内外二层螺旋带具有独特的结构，运转平稳、质量可靠，噪音低，使用寿命长，安装维修方 便，并有多种搅拌器结构，用途广泛的多功能混合设备。卧式螺条混合机在混合机效果不受颗粒的大小密度影响。
2、混合速度快，混合均匀度高，特别是粘性，螺旋带上可以安装刮板，对有粘性物料亦有很好的混合效果。
3、在不同物料的混合要求下（特殊物料必须每次混合需清洗），采用不同螺旋带结构，可加热、干燥的夹套型。
4、正反旋转螺条安装于同一水平轴上，形成一个低动力高效的混合环境。平稳的混合过程降低了对易碎物料的破坏，加装飞刀结构亦起破碎作用，亦可加装喷液系统。更好的将液体和粉体充分均匀混合。
5、 卧式机体上也可以开设有活清理门，以便供用户清洗。设备整体高度较低，便于安装。
五．技术规格
型号规格
电机功率（kw）
转速（r/min）
混合量(m3)

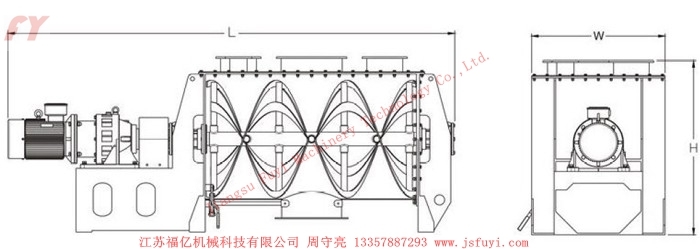

L×W×H(mm)
设备重量(kg）
WLDH-0.05
2.2
76
＜30
900×500×10
280
WLDH-0.1
2.2
76
＜60
1080×758×615
330
WLDH-0.3
4
66
＜180
1550×812×1015
780
WLDH-0.5
5.5
66
＜300
1975×1059×1120
955
WLDH-1
11
41
＜600
2340×1380×1455
1400
WLDH-1.5
15
37
＜900
2430×1450×1600
2000
WLDH-2
18.5
33
＜1200
2480×1651×1800
2500
WLDH-2.5
22
33
＜1500
2700×1700×1850
2900
WLDH-3
22
33
＜1800
2945×1896×1980
3300
WLDH-4
22
29
＜2400
3038×1946×2205
3600
WLDH-5
30
29
＜3000
3932×2010×2035
4620
WLDH-6
37
26
＜3600
3938×1882×2246
5300
WLDH-8
45
26
＜4800
3986×2160×2516
6800
WLDH-10
55
23
＜6000
4500×2270×2667
8900
WLDH-12
55
21
＜7200
4500×2466×2785
9520
WLDH-15
75
21
＜9000
5363×2470×3020
9950
WLDH-20
75
19
＜12000
5670×2650×3150
11140
WLDH-25
90
17
＜15000
6800×2730×3200
15500
WLDH-30
110
17
＜18000
8500×2800×3300
16000

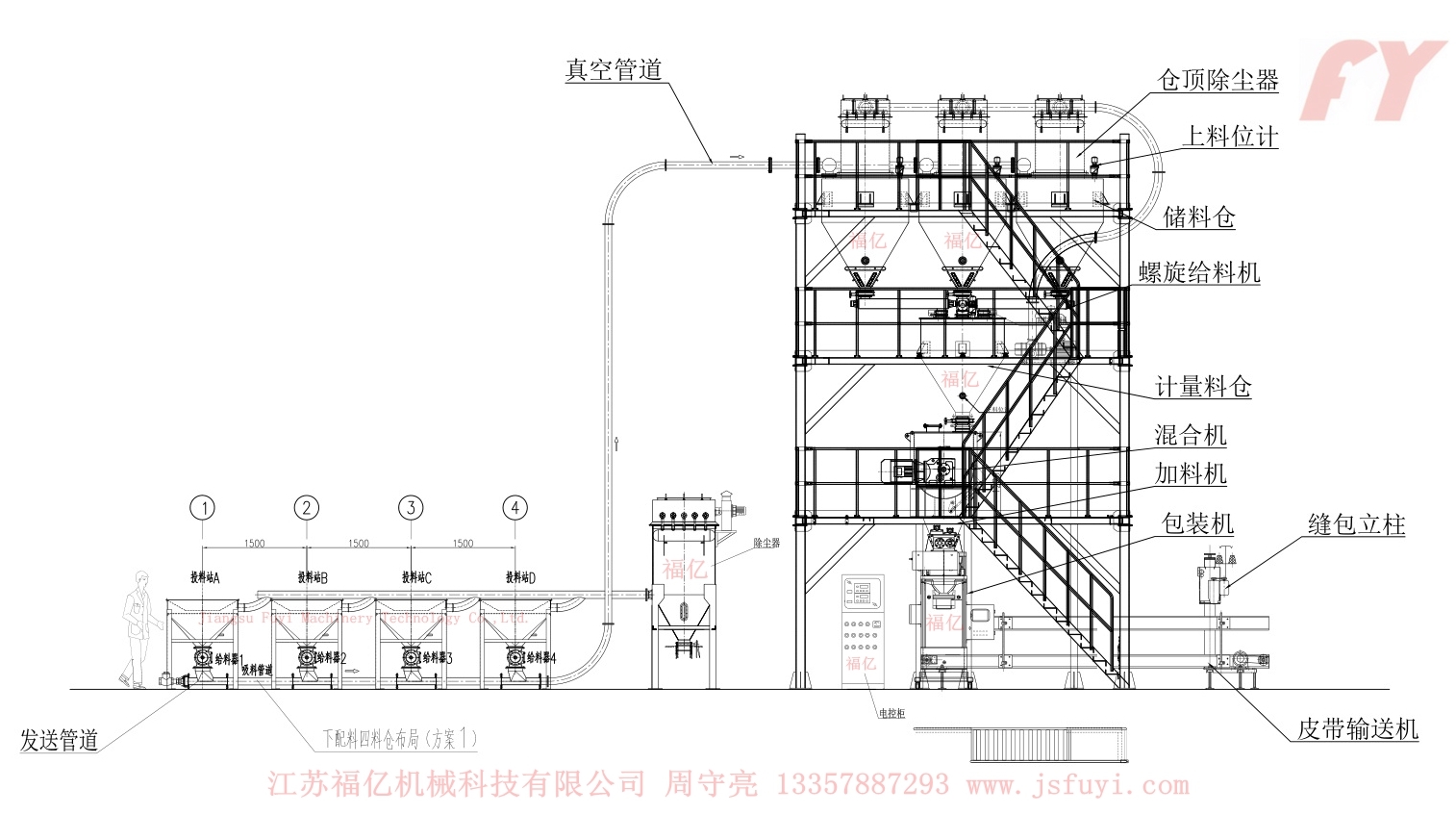

六.流程示意

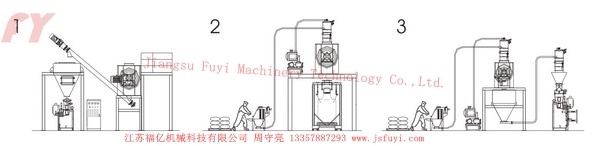

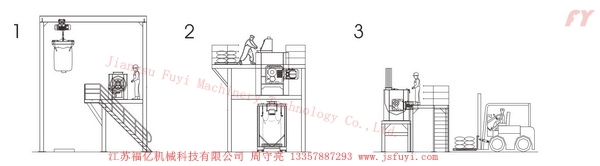

1：使用人工投料平台，物料混合后螺旋提升入成品仓，下接包装设备；
2：采用真空上料方式，地面投料，混合出料后采用吨带包装机；
3：多级真空上料输送，混合储存后，再进行包装；

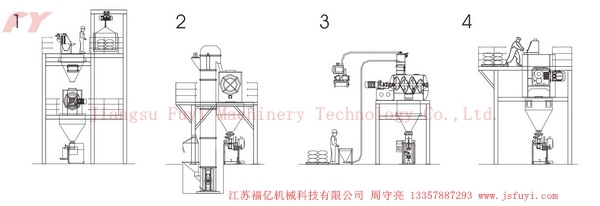

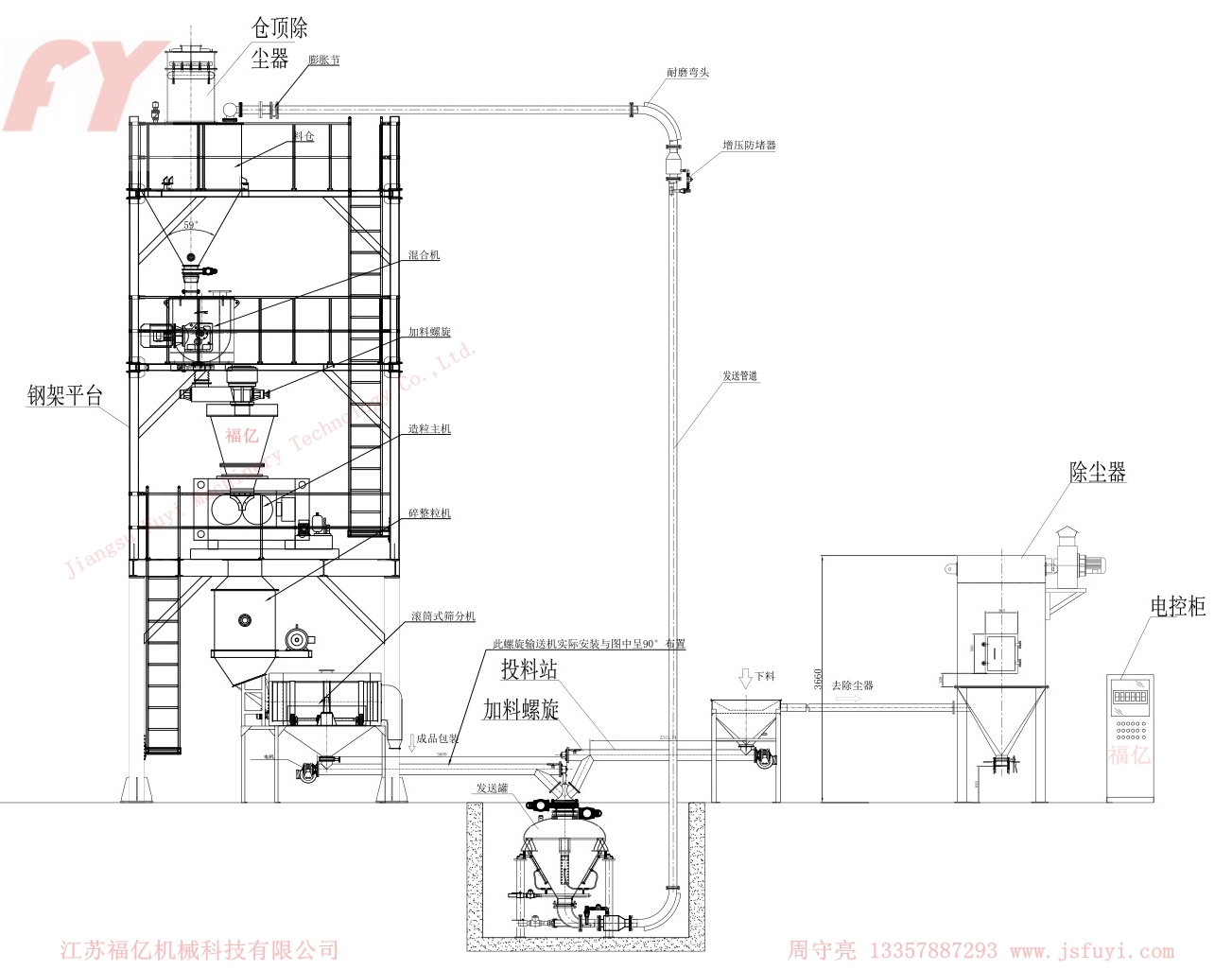

1：多层操作台设计，货梯送料，投料、仓储、混合、储存、包装，一体塔式结构；
2：采用斗式提升机送料，进混合、仓储、包装；
3：真空上料机投料、混合、仓储、包装，上下一体结构；
4：人工投料、混合、仓储、包装，上下一体结构;

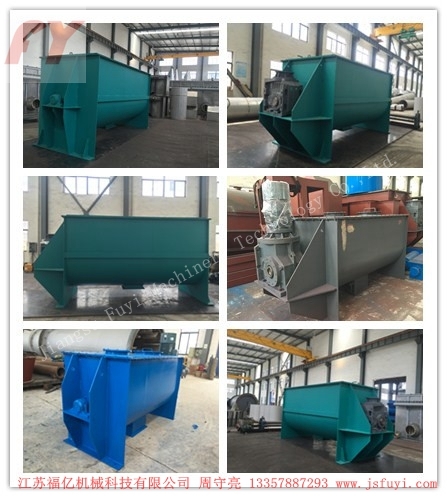

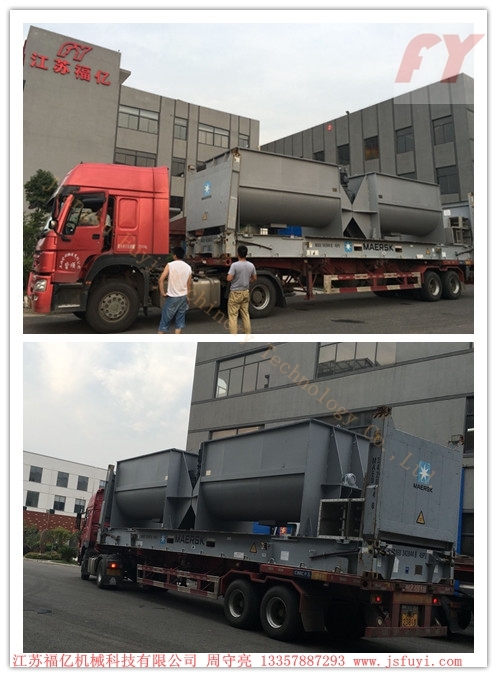

七. 待发设备与发货

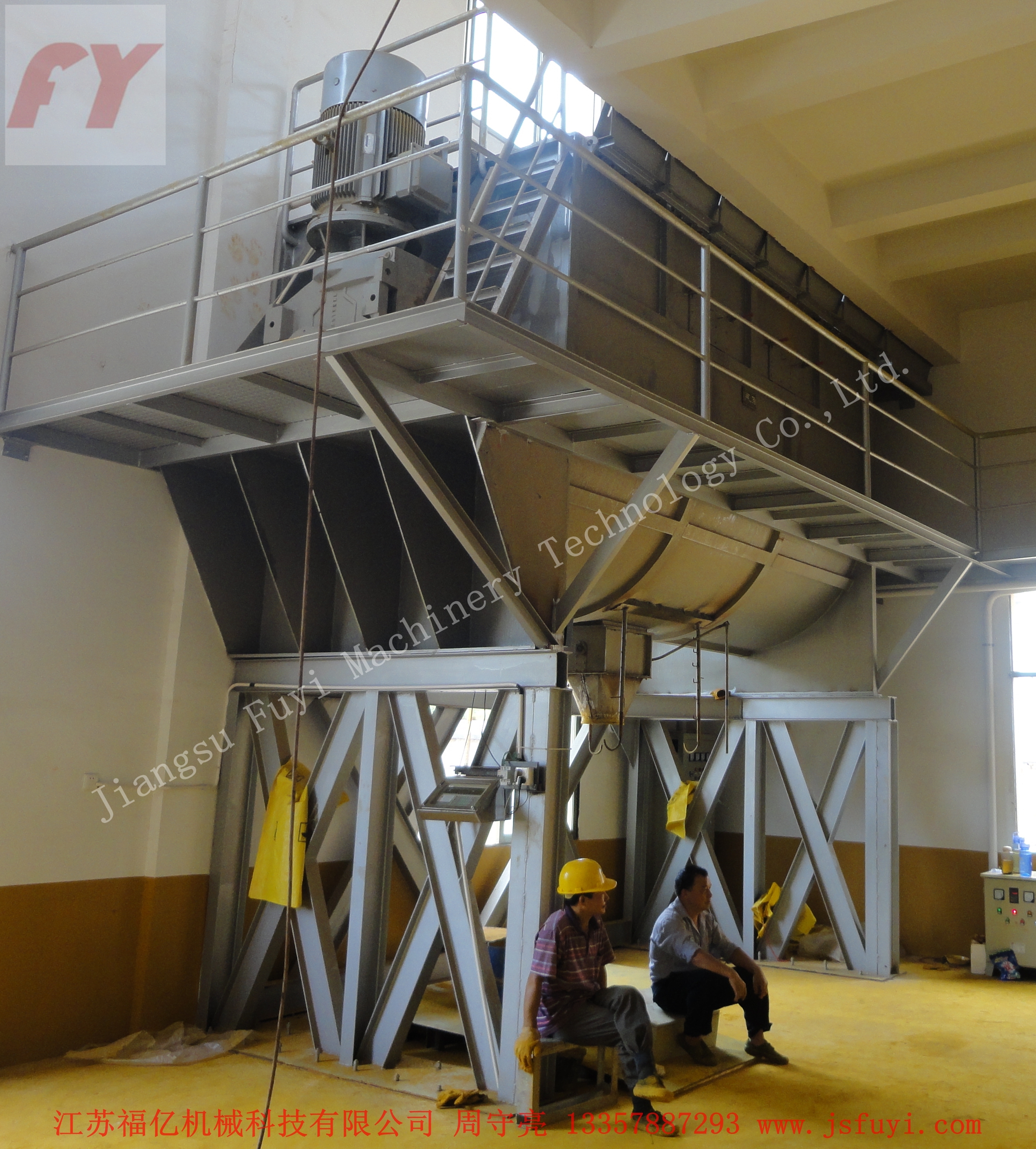

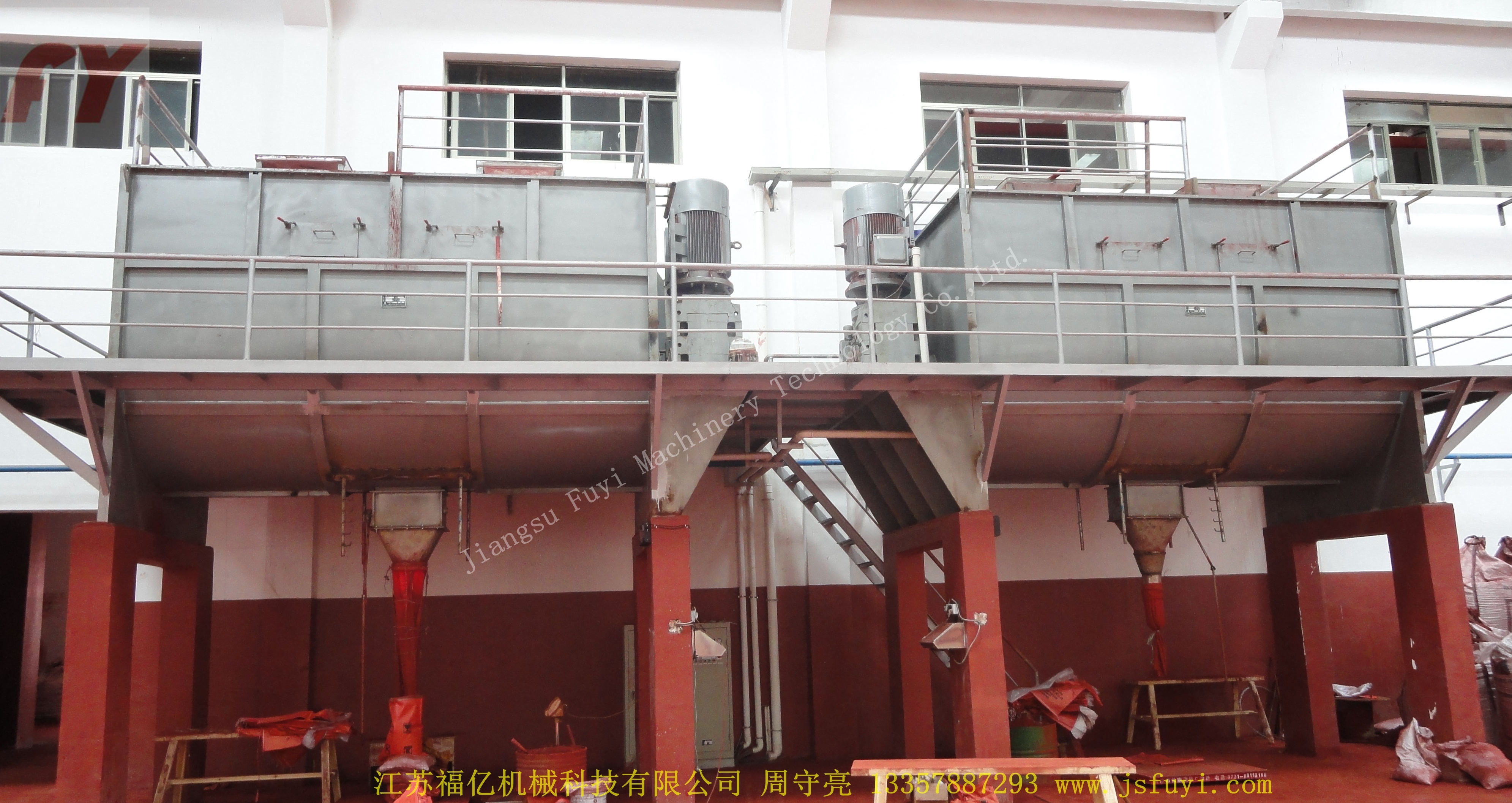

八. 现场照片

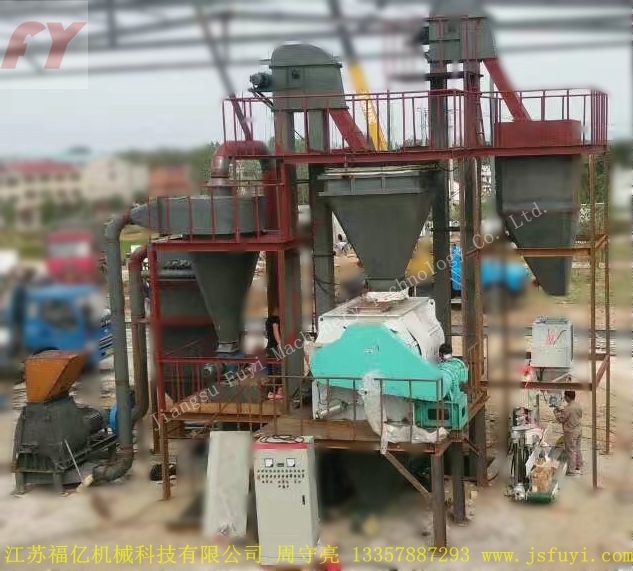

九. 客户现场
