发送罐流化方式输送

1.工作原理

  进料过程中，物料通过钟罩阀、双蝶阀或膨胀式蝶阀在重力作用下被加进发送罐中，置换出的空气通过排气阀被释放出去，使得进料更加容易。一旦发送罐被装满（通过料位计或称重显示物料达到罐容积的80%），进料阀和排气阀立即自动关闭并密封，而后高压气体通过发送罐顶部和流化喷嘴被逐渐加入，加入罐中的气体与物料相混合，当罐内压力达到设定值后自动打开出料阀，此时物料在输送管线中以流动状态被加压，直到发送罐和输送管线全部排空。当发送罐内的压力降为零时，气体供给阀门即被关闭，同时剩余气体也被排出发送罐和输送管线。

2. 适用物料：

   该方式通常适用于较短的输送管线距离及非常精细的和非磨蚀性的粉末状物料，如滑石粉、面粉、碳酸钙等。流化发送罐在输送过程中使用流化喷嘴来使物料进行“流动”它消除了内部的阻塞，提高了流动率从而使得粉末状的物料输送起来似液体状。

3.组成部分：

  流化型发送系统主要由流化发送罐、电控系统与输送管线共同组成。

4. 特点：

该系统特点是在整个输送过程中有很高的气体流动及较低的输送压力。

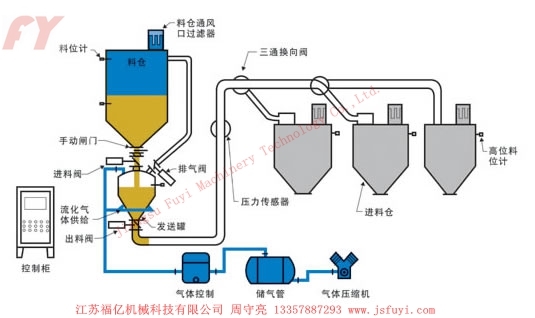

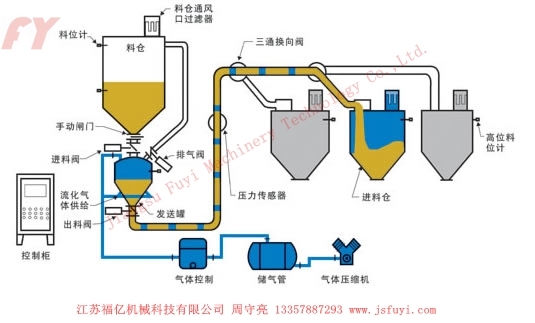

5. 流程示意图：
