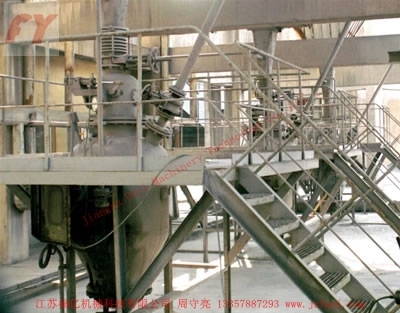

发送罐上引方式输送
1. 原理：
物料装入密闭的发送罐后，压缩空气由发送罐的顶部、底部流化板和增压气处进入，空气通过透气隔层，使物料强烈“沸腾”呈流态化。由于发送罐内压力的作用，使流态化的物料经内置输料管送出。
2. 适用物料：
它具有输送平稳、混合比高的特点，广泛用于较低比重的粉粒状物料的输送，如药粉、水泥、煤灰、粘土粉、面粉、碳酸钙、石灰石粉、碎豆皮粉、稻壳粉等。

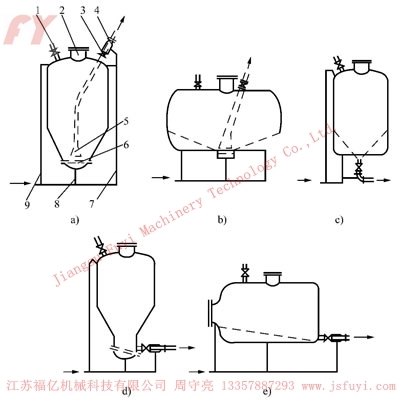

沸腾式气力输送装置可根据发送罐底部流化板的结构、材质、安装位置来设计输料管的出料方式。按发送罐上的出料位置，大致分上引式、和侧引式。由于发送罐内物料的流化状态不同会造成输料管的不稳定性，输送能力、混合比等参数也会发生相应变化。根据实验表明，在输送距离不长的情况下，采用上引式较好。输送管铅直上升高度应保持在5m以上，使物料从加速流动进入稳定流动。

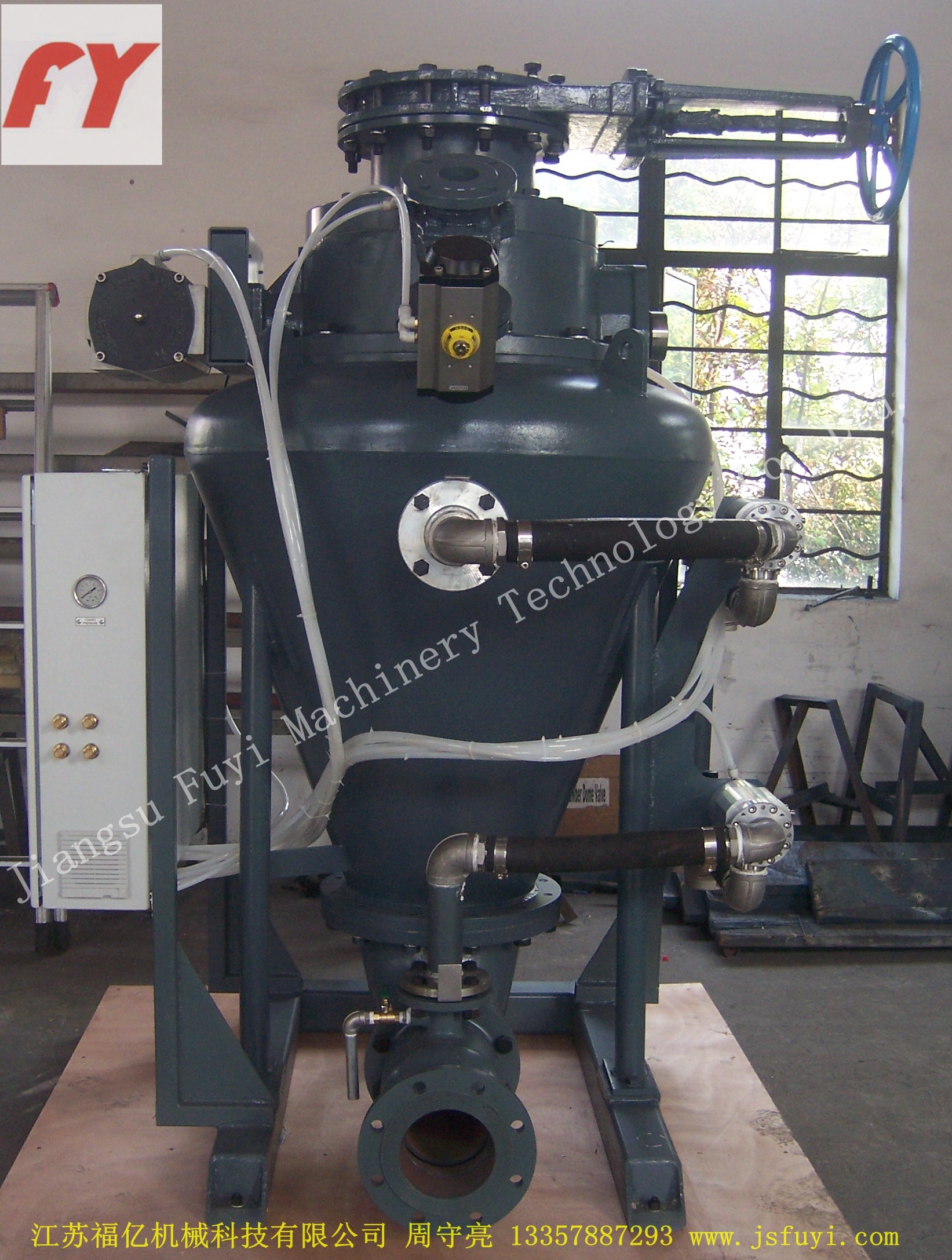

上引沸腾式发送罐，其流化板在发送罐的底部，输料管下部扩口管安装在流化板的上方适当位置，上端由发送罐的顶部垂直向上，增压喷射器安装在出口处的管道上。压缩空气共分三路进入：一路从发送罐的顶部处进气，使器顶很快形成背压，将物料向下推送；二路为主气源从发送罐底部的进气管进入流化板，并通过截止阀门调节风量；三路由进气管进入增压喷射器，进行二次补气，补气量的大小可调节控制料气混合比。当发送罐内的压力值达预先设定值时，输料阀快速打开，高浓度的气料混合流进入输料管，顺利地输送出去。
侧引沸腾式发送罐,其流化板为倾斜布置，输料管在发送罐的侧面，物料沿着流化板的倾斜方向输送，这种发送罐结构形式分立式和卧式两种，卧式常用于散装物料罐车。
|
序号 |
名称 |
规格及参数 |
序号 |
名称 |
规格及参数 |
|
1 |
发送罐容积/m3 |
0.1-10.0 |
5 |
工作压力/MPa |
0.1-0.4 |
|
2 |
输送能力/t.h-1 |
1-50 |
6 |
气源压力/MPa |
≤0.6 |
|
3 |
输送距离/m |
＜1000 |
7 |
耗气量/m3 |
1-35 |
|
4 |
提升距离/m |
＜50 |
8 |
进料阀组合/台 |
2-3 |
|
|
立式罐体锥角 |
35-70° |
|
卸料点个数 |
现场要求 |

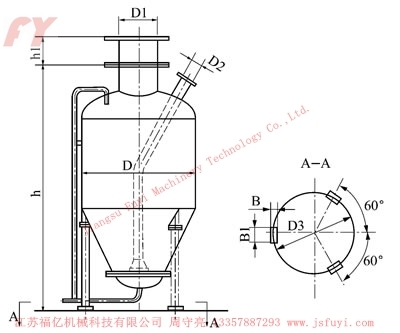

4. 上引式发送罐系列尺寸
型号
容积/m3
D
D1
D2
D3
h
h1
B*B1
CHP-1
0.1
500
150
40
40
1320
100
100*160
CHP-2
0.2
600
150
40
40
1320
100
100*160
CHP-4
0.4
800
200
60
50
1880
100
120*180
CHP-6
0.6
1000
200
80
65
2030
120
120*180
CHP-10
1.0
1000
250
80
65
2230
120
120*180
CHP-20
2.0
1400
250
125
80
2690
120
160*220
CHP-40
4.0
1800
300
150
100
3240
150
160*220
